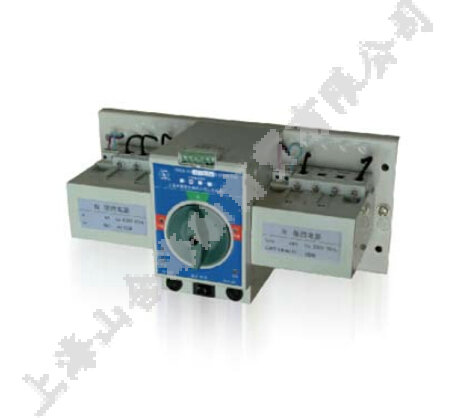

上海人民電器廠RMQ6-63雙電源自動轉換開關

產品價格：￥（人民幣）

規格：RMQ6-63

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海山合海融商貿有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海山合海融商貿有限公司

商鋪名稱：上海山合海融商貿有限公司

聯系人：孫寶金（先生）

聯系手機：

固定電話：

企業郵箱：sh@51082245.com

聯系地址：上海市寶山區陸翔路678弄60號

郵編：201907

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

上海人民電器廠RMQ6 系列自動轉換開關簡介
RMQ6系列自動轉換開關（以下簡稱轉換開關）屬于CB級，適用于交流50Hz，額定工
作電壓400V，額定電流至63A及以下的三相四線雙路供電電網中（電網-電網、電網—發
電機），當常用電源輸入端的任意一相或所有各相出現電源故障（斷相或失壓、欠壓、
過壓）時，經設定的延時時間自動將負載轉換至備用電源供電；當常用電源恢復正常
后，經設定的延時時間自動將負載返回至常用電源供電。并對負載電路具有短路和過電
流保護。
在需要持續不間斷供電的場所，如工廠、醫院、銀行、商場、高層建筑及其它重要
場合，當常用電源發生故障時，要求備用電源在極短的時間內投入使用，RMQ6自動轉換
開關就具有上述功能。
使用類別AC-33iB。
用途
單電機操作機構
具有可靠的聯鎖設計，確保只有一個位置接通
故障分閘延時(固定延時/檔位可調)
消防雙分輸入端(DC24V有源信號)
外接分合閘指示端口
外接脫扣報警指示端口
外形小巧，節省安裝空間
采用塑料外殼封閉，防潮性能強
特點
符合GB/T 14048.11、IEC60947-6-1。
標準
型號和含義
RM Q 6 — /
功能代號（見表）
主體開關型號：C1 RMCIH
C2 RMC2 （C型）
開關類型： J 基本型
D 多功能型
極數P：3 三極
4 四極
主體開關殼架等級額定電流
設計序號
自動轉換開關
企業代號
RMQ6-3
自動轉換類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
結構、性能
功能代號
代號功能
R 電網——電網，自投自復式
S 電網——電網，自投不自復式
F 電網——發電機，自投自復式(多功能型)
性能
RMQ6自動轉換開關通過常用電源端小型斷路器(輸入端)的任意一相對電源進行檢測，當檢測到任意一相或所有各相
出現電源故障（斷相或失壓、欠壓、過壓）時，經設定的延時時間自動將負載轉換至備用電源供電；當常用電源恢復正
常后，經設定的延時時間自動將負載返回至常用電源供電。
結構
轉換開關主要由執行元件（兩臺RMC1H或RMC2小型斷路器）、帶機械聯鎖的電動機操作機構、控制回路、輔助報
警觸頭、N極接線極(3極開關內部專用)等組成，所有元器件都安裝在同一塊底板上。開關面板上有清晰的狀態指示燈，
能準確指示轉換開關當前的狀態。
外接端口報警觸頭報警觸頭輔助觸頭檢測端子檢測端子
RMC1H/RMC2小型斷路器 RMC1H/RMC2小型斷路器電動機操作機構
輔助觸頭
自動轉換類
RMQ6-4
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
控制方式
手動控制方式有雙分(斷開)、常用接通、備用接通三種方式，不進行檢測，不進行自
動轉換。
手動控制方式
在自動控制方式下，轉換開關執行電動控制，對兩路電源進行自動轉換，即正常狀
態時由常用電源供電，當常用電源輸入端被監測的任意一相或所有各相出現電源電壓偏
差時（斷相或失壓），經設定的延時時間自動將負載轉換至備用電源供電，當常用電源
恢復正常后，再經設定的延時時間自動將負載返回至常用電源供電。（基本型、多功能
型均適用）
在自動控制方式下，轉換開關執行電動控制，對常用三相備用三相相電壓有效值進
行實時采樣所得數據進行處理后，與所設置的欠壓值、過壓值進行比較，當電源電壓任
一相出現異常時，控制電路就會做出電源故障判斷，經設定的延時時間自動將負載轉換
至備用電源供電，當常用電源恢復正常后，再經設定的延時時間自動將負載返回至常用
電源供電。（多功能型適用）。
當負載端發生短路或過載時，小型斷路器內部觸頭脫扣斷開，切斷電路，轉換開關
將停留在脫扣狀態并發出報警信號，等待專業人員檢修，在排除故障后須用手動操作方
式將操作手柄調到雙分(斷開)位置，使開關機構完成再扣后再重新合閘。
在自動控制狀態，當有DC24V消防信號輸入時，控制電路將指令轉換開關的兩路電源
全部斷開，在消防信號撤銷后轉換開關自動恢復到原有供電狀態。
自動控制方式
常用電源N 備用電源R 工作狀態
正常正常常用電源N供電，Q N 合，Q R 分
異常正常
基本型經t 1 延時后Q N 分，Q R 合，R供電
多功能型經t 2 延時后Q N 分，Q R 合，R供電
恢復正常正常
基本型經t 1 延時后Q R 分，Q N 合，恢復N供電
多功能型經t 2 延時后Q R 分，Q N 合，恢復N供電
RMQ6 自投自復R
常用電源N 備用電源R 工作狀態
正常正常常用電源N供電，Q N 合，Q R 分
異常正常
基本型經t 1 延時后Q N 分，Q R 合，R供電
多功能型經t 2 延時后Q N 分，Q R 合，R供電
恢復正常正常仍以R供電
正常異常
基本型經t 1 延時后Q R 分，Q N 合，恢復N供電
多功能型經t 2 延時后Q R 分，Q N 合，恢復N供電
RMQ6 自投不自復S
RMQ6-5
自動轉換類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
基本技術參數
常用電源N 發電機電源G 工作狀態
正常不發電常用電源N供電，Q N 合，Q R 分
異常開始啟動發電機G 多功能型經t 2 延時后發出發電指令，G開始啟動
異常發電機電壓正常發電機電壓正常后，Q N 分，Q R 合，G供電
恢復正常正常多功能型經t 2 延時后Q R 分，Q N 合，N供電
正常停止發電發出可以停止發電的指令
RMQ6 電網-發電機F(多功能型)
注 Q N ：控制常用電源的小型斷路器 t 1 ：故障分閘延時(基本型)
Q R ：控制備用電源的小型斷路器 t 2 ：故障分閘延時(多功能型)
殼架等級
額定電流
Inm/A
主體開關型號
額定短路
分斷能力
Icn/kA
額定沖擊
耐受電壓
Uimp/V
額定工作電流
Ie/A
極數
轉換動作時間
s
63
RMC1H 5
4000
6、10、16、
20、25、32、
40、50、63
3P、4P ＜2.5
RMC2 10
殼架等級
額定電流
Inm/A
主體開關型號脫扣特性
額定工作電壓
Ue/V
額定絕緣電壓
Ui/V
額定接通與
分斷能力 /A
額定短路
接通能力
Icm/A
63
RMC1H 10~14 In 瞬時脫扣
AC400 AC400 6Ie
1.53Icn
RMC2 5~10 In 瞬時脫扣 1.71Icn
基本技術參數
殼架等級
額定電流
Inm/A
主體開關型號
電動機操作
機構功率/W
欠電壓
(適用于多功能型)V
過電壓
(適用于多功能型)V
故障分閘
延時(固定)
(基本型)t 1 /s
故障分閘延
時(可調)(多
功能型)t 2 /s
63
RMC1H 230V50Hz
輸出功率
≥6.5w
(65%～85%)Ue (110%～130%)Ue
1、3、
10、30
1、3、
10、30
RMC2
注：額定工作電流Ie由用戶選用。
