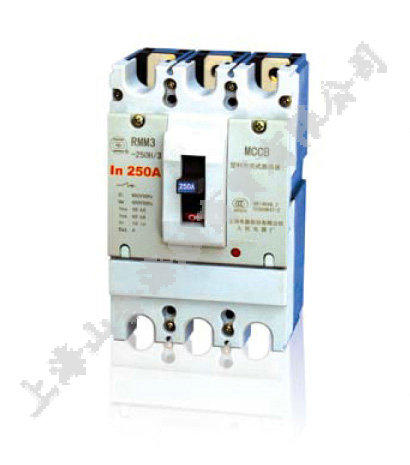

上海人民電器廠RMM3系列塑料外殼式斷路器適用于交流50Hz額定工作電壓400V，額定電流至800A的配
電網絡中用于分配電能和保護線路、電源及用電設備免受過載、欠電壓和短路的危害，
提高了供電可靠性，在正常條件下可作為線路的不頻繁轉換及電動機的不頻繁啟動之
用。并具有過載報警不脫扣和隔離功能。
用 途
符合GB/T 14048.2 IEC 60947-2
標 準
用 途：配電
保護電動機
極 數：三極、四極
操 作 方 式：電動操作
轉動手柄操作
本體手柄直接操作
脫扣器種類：瞬時脫扣器
復式脫扣器（瞬時脫扣器
和過載脫扣器）
接 線 方 式： 板前接線
板后接線
安 裝 方 式： 固定式
插入式
抽屜式
型 式
符合GB14048.2 IEC 60947-2
正常工作條件
型號及含義
注: 1）N極無保護無代號，N極有過電流保護用G表示。
2）配電用斷路器無代號，保護電動機用斷路器以2表示。
3）手柄直接操作無代號，電動操作用P、轉動手柄操作用Z表示。
RM M 3 -? /
N 極保護方式 1 ）
用途代號 2）
脫扣器方式及附件代號
極數
操作方式 3）
額定極限短路分斷能力級別
殼架等級額定電流
產品企業代號
塑料外殼式斷路器
設計代號
RMM3-3
斷路器類
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1
脫扣器性能
殼架等級額定電流(Inm)A 配電用 保護電動機用
63
In≤40A In≥50A In≤40A In≥50A
500A±20％ 10In±20% 500A±20％ 12In±20%
125
In≤40A In≥50A In≤40A In≥50A
500A±20％ 10In±20% 500A±20％ 12In±20%
250 10In±20% 12In±20%
400 10In±20% 12In±20%
630 10In±20% -
800 10In±20% -
瞬時過電流脫扣器的電流整定值
配電用過載保護特性（反時限斷開動作特性）
保護電動機用過載保護特性（反時限斷開動作特性）
試驗電流名稱 整定電流倍數
約定時間
起始狀態
In≤63A In>63A
約定不脫扣電流 1.05 ≥1h ≥2h 從冷態開始
約定脫扣電流 1.30 <1h <2h 從熱態開始
試驗電流名稱 整定電流倍數 約定時間 起始狀態
約定不脫扣電流 1.00 ≥2h 從冷態開始
約定脫扣電流 1.20 <2h 從熱態開始
斷路器類
RMM3-4
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1
圖例說明:
*凡訂購“過載報警不脫扣”功能時，必須選擇“瞬時脫扣器”方式，并在代號后加注“Ｊ”，如
“200Ｊ”、“208Ｊ”、“210Ｊ”等。
