Q90大功率漏風量測試儀/Q89大功率漏風量測試儀

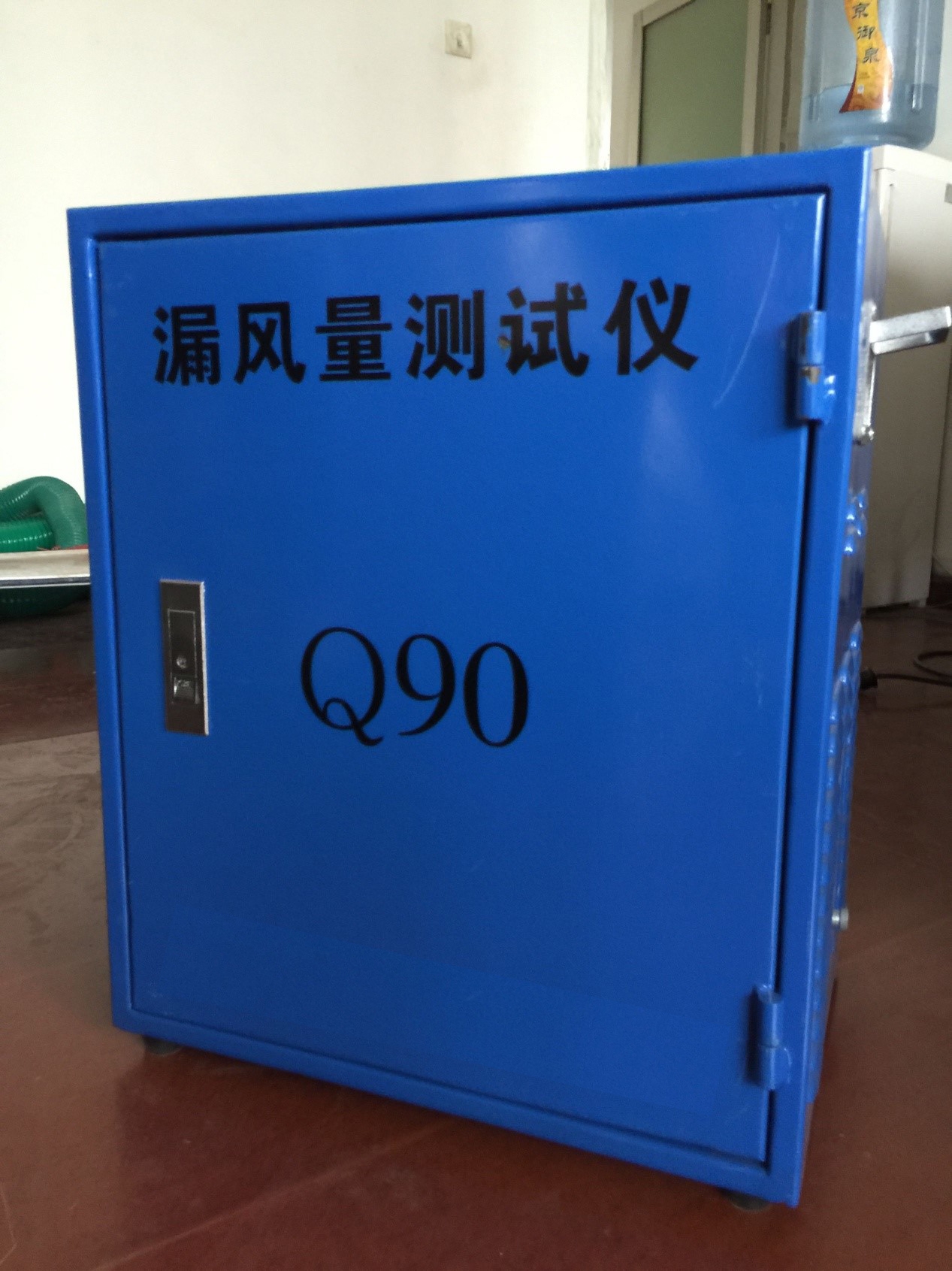

Q90風管漏風測試儀

Q90漏風量測試儀是測試通風空調中漏風量的設備,適用于大型商場寫字樓，地鐵站以及公用工程通風空調系統中風管、空調機組、防火閥、調節閥等嚴密性質量的測試。是適合建筑安裝公司選用的漏風量測試儀。

該產品應用文氏管噴嘴法的測試原理，使用的是微小孔噴嘴法，通過風管泄露試驗儀的基礎上通過幾年的時間研制成功，是成品漏風量測試儀，設計非常合理，體積小使用方便，針對中國的測試要求來設計的。

新款Q90型漏風量測試儀，在復雜工礦和惡劣的現場環境下，能測試個種風管，中央空調，密閉間等的漏風量，擁有變頻技術和高壓超大風量風機，占領了國內漏風檢測市場一定的份額。

Q90漏風量測試儀具有以下幾個特點：

第一，漏風量測試儀的核心部件均為俄羅斯企業制造商所生產，具有體積小、出風量和風壓高，出風口徑為105毫米，最大出風量為4000m3/h,最大風壓可達到3500Pa，儀器總量為30公斤，在測試現場重量越輕體積越小，攜帶才越方便，儀器才具有便攜性和現場的實用性。

第二，漏風量測試儀采用變頻技術，可以適合各種風管，中央空調，密閉間的測試。

第三，操作的簡便性和實用性，儀器操作簡單，一般普通的技術工程師直接閱讀說明書和示意圖就可以學會操作使用。

第四，Q90漏風量測試儀已在國內外銷售了接近5年，具有一定的產品的成熟性和認知度。

第五，Q90漏風量測試儀產品的售后，通過分布在各地的經銷商，客戶的部分小件維修和保養可以到當?shù)氐慕?jīng)銷商那里，省去了維護時間發回廠家的困擾。第六，Q90漏風量測試儀的價格，不管是儀器價格和配件的價格都具有一定的性價比。

主要技術參數：

測試漏風量范圍： 3L/s—142L/s（10-537m3/h）
可選配漏風量范圍：0-1300m3/h，測量壓力范圍：0-4000Pa

(大量程漏風量流量裝置)
測試壓力范圍： 0Pa—2500Pa
功率： 2500 W
電機轉速： 0 — 33000r / m i n
適用電源： 220VAC或120V/60HZ（配加電源適配器）
外形尺寸： 475*405*315
重量： 30公斤
測試精度： 3%

Q90與Q89的技術對比表

Q89為早期研發產品，面向市場時間（2004年-2008年），Q89為面向市場過程中的一款實驗機型，早期的風管漏風量測試以沒有吊頂?shù)亩叹嚯x分段風管測試為主，Q89可以測試短距離的中低壓風管，但隨著科學的進步和市場環境測試要求的改變，目前風管測試都以大系統為單位，還有大型中央空調機組的測試，在這樣的測試環境的改變下，逐步研發了Q90新型的漏風量測試儀，解決了風管系統不分段測量和大型空調機組的漏風量測量，經過多年的現場測試，現在Q90為目前市場上性能強，工作穩定，精度高的定型產品。可以測試大型空調系統，空調機組，防火閥，大型排煙系統，藥廠凈化間，密閉間等多功能為一體的新款產品，Q90在2010年底為中國在建AP1000系統的核電站指定的漏風量測試儀。許多科研院所已經更新了此產品，比如上海建科院，深圳建科院，廣東省建科院，中國電子系統第三公司，中國電子系統第二公司等等都已經更新到了Q90新款的儀器。

Q89已經在2008年停產，請廣大用戶謹慎購買。

在十年前研發時為什么不采用液晶數字顯示數據用壓力傳感器的原理如下

用數顯方式讀取數據的原理是通過壓力傳感器測算出差壓值，差壓值乘以進風口切面積計算出漏風量。

壓力傳感器原理與構造，原理是在薄片表面形成半導體變形壓力，通過外力（壓力）使薄片變形而產生壓電阻抗效果，從而使阻抗的變化轉換成電信號。通常是用4-20mA或者0-10V電信號傳導，因?yàn)橥ㄟ^半導體變形產生的壓力所以會導致無法避免的誤差。以下為通過原理講述為什么為無法避免的誤差

首先是偏移量誤差：壓力傳感器在整個壓力范圍內垂直偏移保持恒定，因此變換器擴散修正的變化將產生偏移量誤差。表現情況為在壓力差很小的時候無法讀取數據，比如換算成漏風量值后的情況就是在小于60立方每小時的情況下，壓力傳感器的壓力差很小以至于無法產生表面壓差所以是無法產生正確的電流和電壓信號的，因此是無法出數據的。

其次是靈敏度誤差：產生誤差大小與壓力成正比。如果設備的靈敏度高于典型值，靈敏度誤差將是壓力的遞增函數。如果靈敏度低于典型值，那么靈敏度誤差將是壓力的遞減函數。該誤差的產生原因在于擴散過程的變化。表現情況為數據會偏移，比如本來正確的數據是100立方米每小時，那么顯示器會在80-120之間來回跳動，導致無法正確判斷數據。

第三是線性誤差：這是一個對壓力傳感器初始誤差影響較小的因素，該誤差的產生原因在于硅片的物理非線性，但對于帶放大器的傳感器，還應包括放大器的非線性。線性誤差曲線可以是凹形曲線，也可以是凸形曲線稱重傳感器。表現情況為會出現非線性誤差，比如正確數據是100立方米每小時，那么顯示器會顯示120，當在正確數據是200立方每小時，那么顯示器會顯示180，這種非線性誤差是無法靠程序算法補償?shù)摹?

最后是滯后誤差。儀器在使用不久后誤差會越來越嚴重，造成的原因是因?yàn)閴毫�傳感器通過半導體壓力產生的電流或者電壓信號，半導體的變形是不可逆的，就跟彈簧原理一樣，久而久之使用的彈簧伸展或者壓縮的長度會越來越大，無法修復，這是物體的本性所造成的無法改變。

所以在Q90研發的時候早在十年前做定型實驗的時候已經發現了數顯使用傳感器的問題沒有采用此方法生產，用文氏噴嘴法刻度式的原理雖然加工工藝復雜，成本比數顯傳感器原理的高很多，還選用此方法的原因是因?yàn)楣�司需要長久樹立良好的品牌效應，為用戶提供更可靠的產品。

漏風量測試方法（風管漏風量測試儀Q90）
B2.1漏風量測試裝置應采用經檢驗合格的風管漏風量測試儀Q90，或采用符合現行國家標準GB2624《流量測量節流裝置》規定的計量元件組成的測量裝置。
B2.2正壓或負壓風管系統與設備的漏風量測試，分正壓試驗和負壓試驗兩類。一般可采用正壓條件下的測試來檢驗。
B2.3風管系統漏風量測試可以整體或分段進行。
B2.3風管漏風量測試儀Q90在風管系統漏風量測試步驟如下：
B2.3.1測試前，被測風管系統的所有開口處均應嚴密封閉，不得漏風。
B2.3.2將專用的風管漏風量測試儀Q90用軟管與被測風管系統連接。
B2.3.3開啟風管漏風量測試儀Q90的電源，調節變頻器的頻率，使風管系統內的靜壓達到設定值后，測出風管漏風量測試儀Q90上流量節流器的壓差值（△(m3/h)
B2.3.2測出流量節流器的壓差值（△P(m3/h)后，按公式Q=K△P(m3/h)計算出流量值，該流量值Q (m3/h)再除以被測風管系統的展開面積F( m2)，即為被測風管系統在實驗壓力下的漏風量Q (m3/h m2)。
B2.4當被測風管系統的漏風量Q (m3/（h﹒m2）)超過設計和本規程的規定時，應查出漏風部位（可用聽、摸、觀察、或用水或煙氣檢漏），做好標記；并在修補后重新測試，直至合格。(可通過風管漏風量測試儀Q90經行風管漏風點定位檢測)

Q90漏風量測試儀在GB50411上的應用

10.2.4風管的制作與安裝應符合下列規定：

1風管的材質、斷面尺寸及厚度應符合設計要求；

2風管與部件、風管與土建及風管間的連接應嚴密、牢固；

3風管的嚴密性及風管系統的嚴密性檢驗和漏風量，應符合設計要求或現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定；Q90風管漏風量測試儀為此設計。

4需要絕熱的風管與金屬支架的接觸處、復合風管及需要絕熱的非金屬風管的連接和內部支撐加固等處，應有防熱橋的措施，并應符合設計要求。

檢驗方法：觀察、尺量檢查；核查風管及風管系統嚴密性檢驗記錄。Q90風管漏風量測試儀符合可以測試風管的各項指標。

檢查數量：按數量抽查10%，且不得少于1個系統。

10.2.5組合式空調機組、柜式空調機組、新風機組、單元式空調機組的安裝應符合下列規定：

1各種空調機組的規格、數量應符合設計要求；

2安裝位置和方向應正確，且與風管、送風靜壓箱、回風箱的連接應嚴密可靠；

3現場組裝的組合式空調機組各功能段之間連接應嚴密，并應作漏風量的檢測，其漏風量應符合現行國家標準《組合式空調機組》GB/T14294的規定。

4機組內的空氣熱交換器翅片和空氣過濾器應清潔、完好，且安裝位置和方向必須正確，并便于維護和清理。當設計未注明過濾器的阻力時，應滿足粗效過濾器的初阻力≤50Pa（粒徑≥5.0μm，效率：80%＞E≥20%）；中效過濾器的初阻力≤80Pa（粒徑≥1.0μm，效率：70%＞E≥20%）的要求。

檢驗方法：觀察檢查；核查漏風量測試記錄。需要運用Q90風管漏風量測試儀

檢查數量：按同類產品的數量抽查20%，且不得少于1臺。

10.2.6風機盤管機組的安裝應符合下列規定：

1規格、數量應符合設計要求；

2位置、高度、方向應正確，并便于維護、保養；

3機組與風管、回風箱及風口的連接應嚴密、可靠；

4空氣過濾器的安裝應便于拆卸和清理。

檢驗方法：觀察檢查。

檢查數量：按總數抽查10%，且不得少于5臺。

10.2.7通風與空調系統中風機的安裝應符合下列規定：

1規格、數量應符合設計要求；

2安裝位置及進、出口方向應正確，與風管的連接應嚴密、可靠。Q90風管漏風量測試儀。

檢驗方法：觀察檢查。

檢查數量：全數檢查。

10.2.8帶熱回收功能的雙向換氣裝置和集中排風系統中的排風熱回收裝置的安裝應符合下列規定：

1規格、數量及安裝位置應符合設計要求；

2進、排風管的連接應正確、嚴密、可靠；

3室外進、排風口的安裝位置、高度及水平距離應符合設計要求。

檢驗方法：觀察檢查。

檢查數量：按總數抽檢20%，且不得少于1臺。大功率Q90風管漏風量測試儀。
