山東聊城金剛石繩鋸切割機施工質量強
液壓繩鋸機特點：
1、大功率全鋁機身風冷電機：

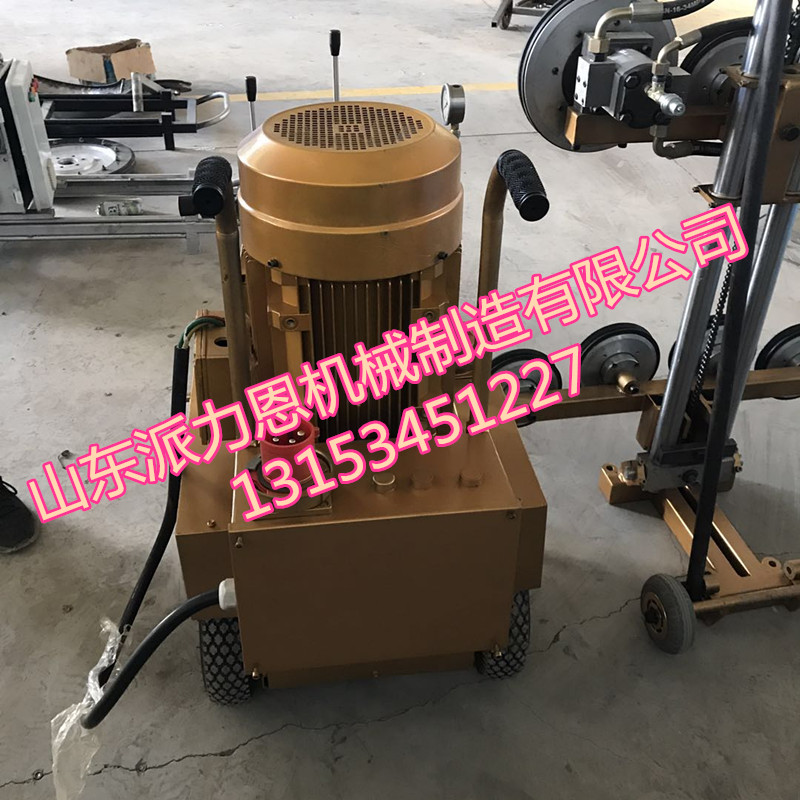

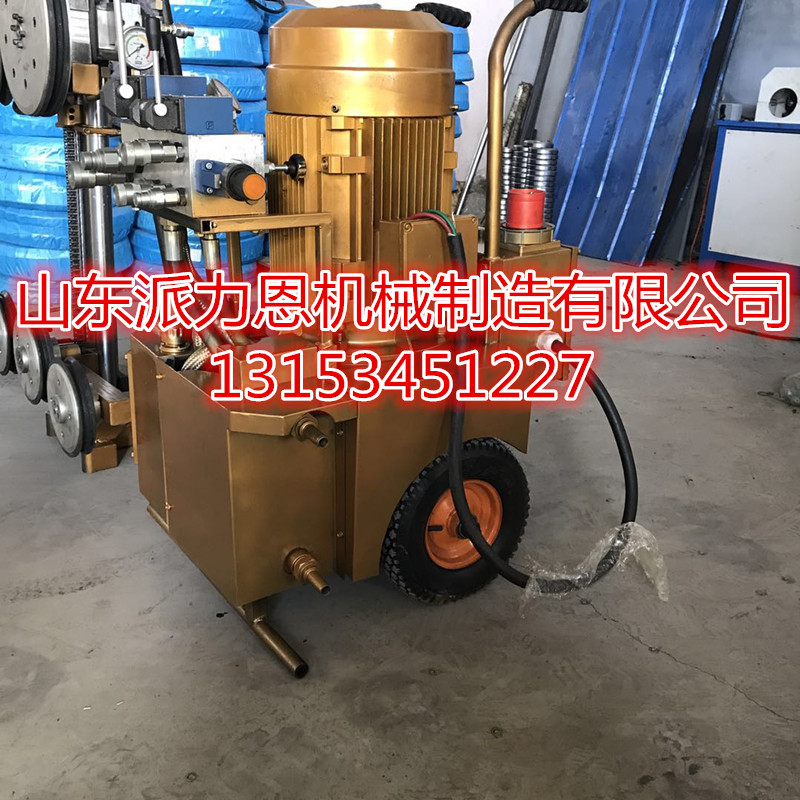

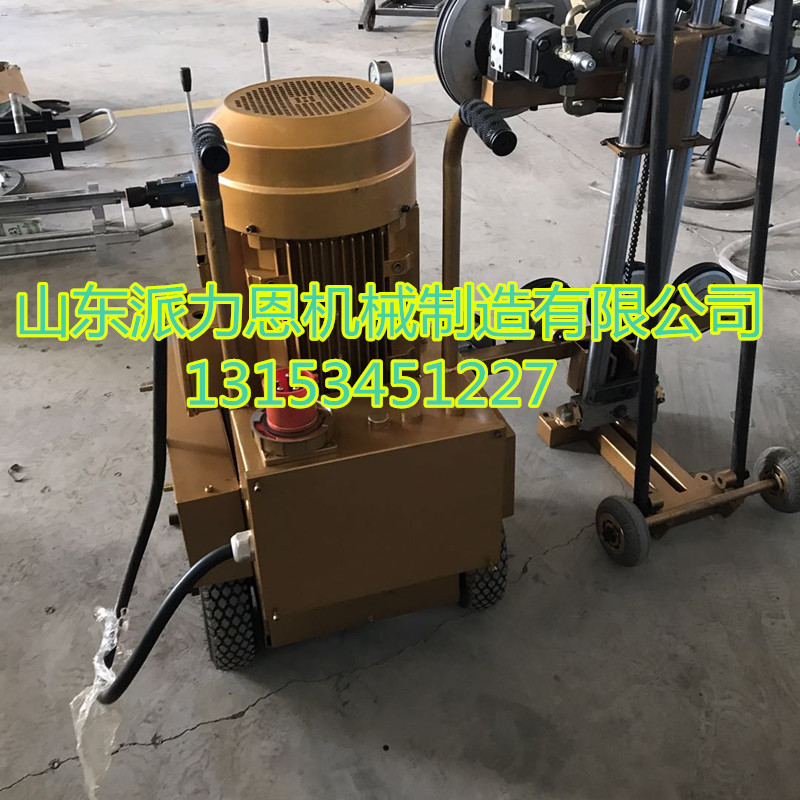

液壓泵站由一臺25KW，和一臺1100W全鋁機身高性能電機組成。
全鋁機身設計，重量輕，散熱好。
2、結構緊湊：
采用立式結構設計，緊湊、占地面積小，便于裝箱和儲運。
泵站高度90cm，前后寬64cm，左右寬50cm。
3、操作簡單：
采用全手動控制，故障率低，便于維修。
4、檔位設計：
泵站分為三個檔位，三個轉速檔位可根據需要任意使用。
一檔800轉；二檔1600轉；三檔2400轉。
5、通配性好：
可配液壓繩鋸、液壓墻鋸、液壓鉆機、液壓破碎鎬，排污泵等前端設備。
6、報警保護裝置：
多個關鍵項報警保護裝置
油溫過熱保護
山東聊城金剛石繩鋸切割機施工質量強
電源缺相、錯相、過壓、欠壓保護
液壓油污染顯示
確定切割斷面位置
根據被切割部分的形狀和施工現場的條件，確定切割重量進行分塊大小，采用豎向切割方式或水平切割方式進行施工。墻厚400mm處切為1m*1.5m方塊，墻厚600mm處切為1m*1m方塊，墻厚1200mm處切為1m*0.5m方塊。
鉆吊裝孔和穿繩孔
在每個分段塊上鉆兩個Φ108的吊 裝孔，鉆孔的位置應選擇在能保證吊裝塊起吊時相對平衡的中心位置上。
山東聊城金剛石繩鋸切割機施工質量強
安裝繩鋸機及導向輪
用M16化學錨栓固定繩鋸主腳架及輔助腳架導向輪安裝一定要穩定，且輪的邊緣一定要和穿繩孔的中心線對準，以確保切割面的有效切割速度，嚴格執行安裝精度要求。
OLD SQ-90AM型線鋸產品參數
|
功率 |
25kW |
|
鏈繩驅動馬達 |
多級液壓齒輪裝置（雙馬達驅動） |
|
驅動輪處最大傳動扭矩 |
200 Nm |
|
啟動扭矩 |
190 Nm |
|
推進系統/控制 |
液壓/自動 |
|
最大鏈繩速度 |
24 m/s |
|
收繩長度 |
25 m |
|
壓力 |
200 bar |
|
尺寸（長×寬×高） |
800×700×2000 mm 800×700×1500 mm |
動力系統 600TM型
|
輸出功率 |
25 kW |
|
最大流量 |
100l/min |
|
最大壓力 |
20MPa |
|
重量（包括液壓油） |
170 kg |
液壓繩鋸機組成折疊編輯本段
大體分為液壓動力站和液壓繩鋸頭兩大部分。
液壓動力站構成 折疊
電機、油泵、油箱、過濾器、液壓膠管、水冷器、高壓閥等。
液壓繩鋸頭構成 折疊

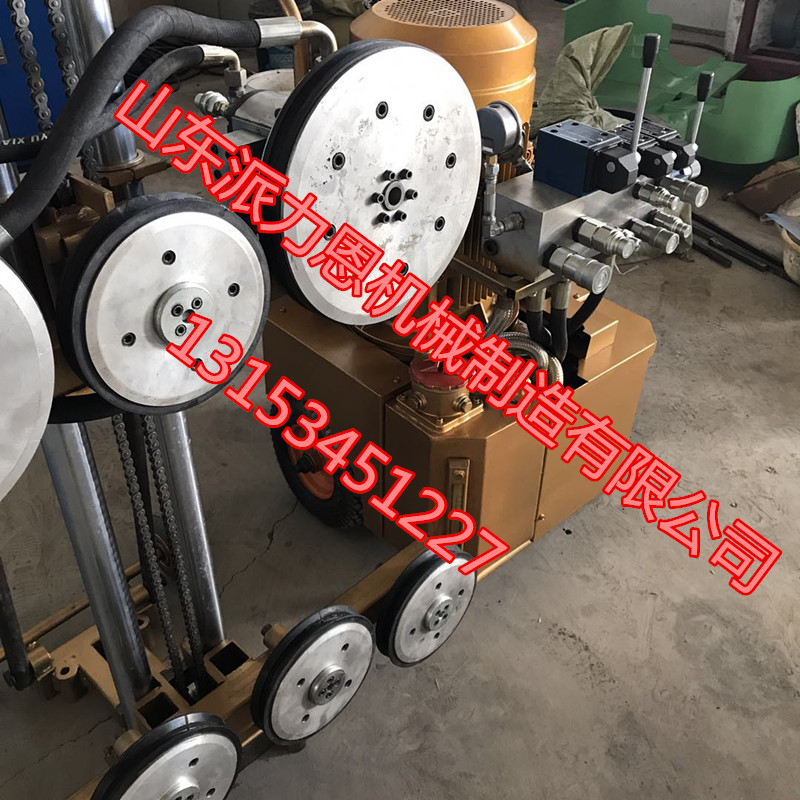

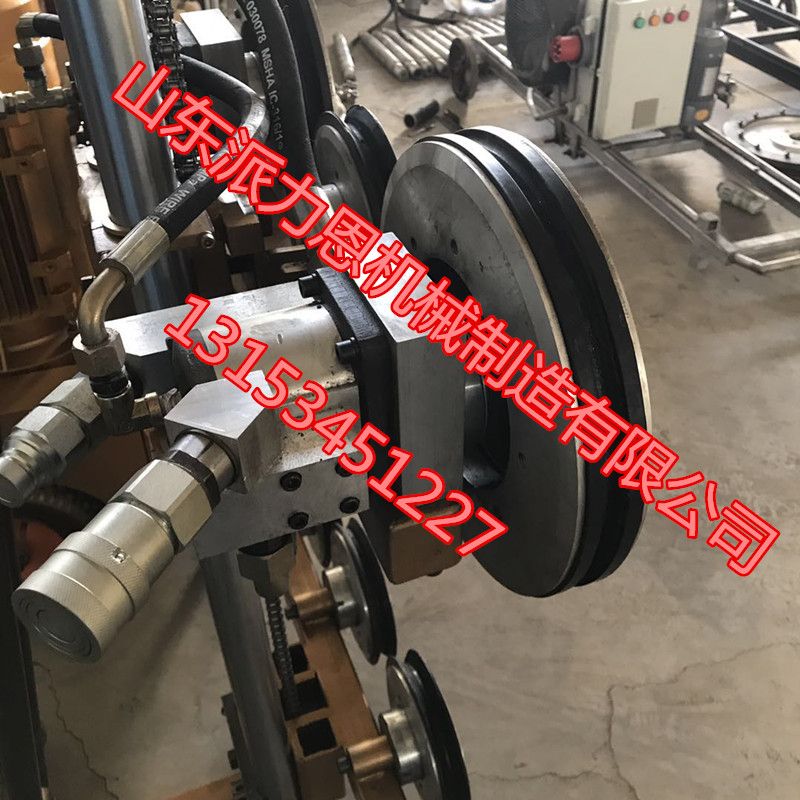

1個驅動輪 、8個從動輪(不同品牌可能不一樣)、液壓馬達、收繩氣缸、伸縮鋸架等。其中從動輪的底部有2個可以360度旋轉的導向輪，此項設計在水下切割時導向繩子發揮著重大的作用。液壓繩鋸機鋸頭
液壓繩鋸機鋸頭
參數折疊
液壓動力站參數
功率:22kw
電壓:380V
最大工作壓力:20Mpa
體積:寬65厘米 長70厘米 高50厘米
泵站重量:300斤(三個人可以抬上車)
液壓繩鋸參數
收繩能力:8米(二次收繩可達16米)
收繩子方式:氣缸自動收繩子
鋸頭重量:100斤
