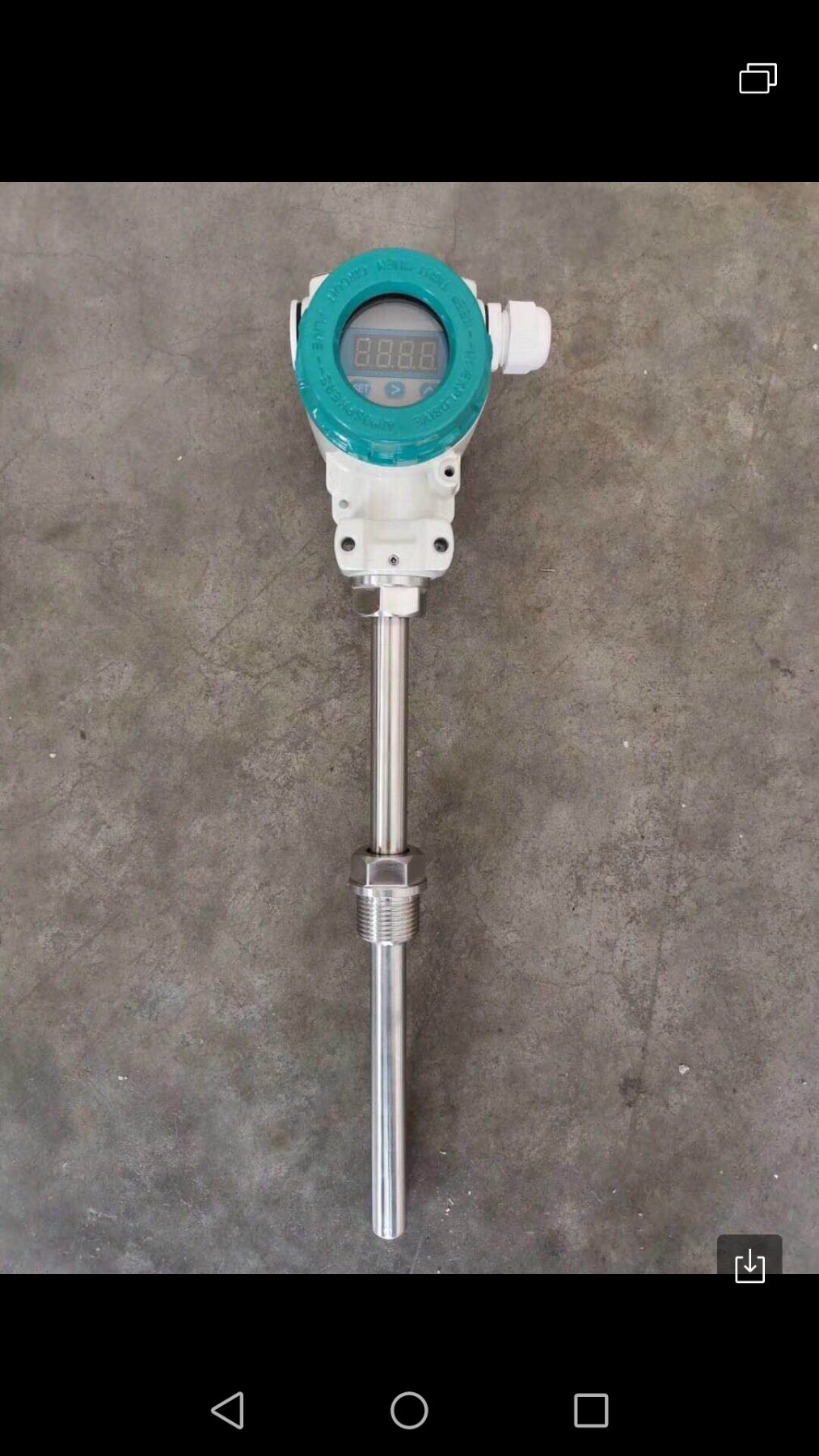

數顯一體化溫度變送控制器 是集成了溫度測量顯示，模擬量變送輸出以及報警輸出為一體的產品,可以與閃光報警器配合使用在現場控制點起警示報警作用，也可以控制電器類的開與關。可適用于供暖、供水、化工、水處理、新能源等行業。
數顯一體化溫度變送控制器 技術指標
傳感器：PT100 -200~+200℃ -50~+200℃ 0~500℃等量程范圍可選
測量精度：轉換器精度：0.5%FS±1 傳感器精度：A級
工作電源：AC85～260V/DC24V±2V
電流輸出：4~20mA
控制輸出：2路或者4路繼電器常開、常閉觸點輸出 觸點容量：AC220V 3A
整機功耗：小于3W
采樣速率：3次/秒
溫度漂移：≤0.02%FS/℃（典型值100ppm/℃）
顯示范圍：-1999～9999 4位0.56英寸紅色數碼管顯示
超限顯示：“EEEE”
使用環境：溫度-40～+65℃；濕度≤85%RH
數顯一體化溫度變送控制器 材質：
1、轉換器：
a)表殼材質不銹鋼304 表盤直徑100
b)隔爆鑄鋁表頭EXdiiBT4（可在表頭上安裝普通/隔爆型閃光報警器）
2、傳感器：
材質：304、316、304襯四氟
安裝方式：
1、螺紋安裝M27*2 M20*1.5或其它規格
2、法蘭安裝 DN25或其它規格 ’
數顯一體化溫度變送控制器產品選型 :
|
型號 |
類別 |
感溫 |
表頭 |
功能 |
供電 |
安裝 |
保護管直徑 |
內芯 |
保護管 |
說 明 |
|
ZPWK |
|
|
|
|
|
|
|
|
|
數顯一體化溫度變送控制器 |
|
|
Z |
|
|
|
|
|
|
|
|
熱電阻 |
|
|
P |
|
|
|
|
|
|
|
鉑 |
|
|
|
A |
|
|
|
|
|
|
不銹鋼 |
||
|
B |
|
|
|
|
|
|
鑄鋁 隔爆型 |
|||
|
|
K2 |
|
|
|
|
|
上下限報警 |
|||
|
K4 |
|
|
|
|
|
四限報警 |
||||
|
I |
|
|
|
|
|
4~20mA電流信號輸出 |
||||
|
J |
|
|
|
|
|
帶報警閃光燈（鑄鋁） |
||||
|
|
|
|
|
|
|
缺省為AC220V |
||||
|
W |
|
|
|
|
DC24V直流 |
|||||
|
|
1 |
|
|
|
無固定裝置 |
|||||
|
2 |
|
|
|
固定螺紋 |
||||||
|
4 |
|
|
|
固定法蘭 |
||||||
|
T |
|
|
|
其它安裝固定方式 |
||||||
|
|
0 |
|
|
Ф16 |
||||||
|
1 |
|
|
Ф12 |
|||||||
|
3 |
|
|
Ф3 |
|||||||
|
4 |
|
|
Ф4 |
|||||||
|
5 |
|
|
Ф5 |
|||||||
|
6 |
|
|
Ф6 |
|||||||
|
T |
|
|
客戶 |
|||||||
|
|
無 |
|
普通元件 |
|||||||
|
K |
|
鎧裝元件 |
||||||||
|
|
|
缺省為不銹鋼304 |
||||||||
|
F |
防腐型材質316 |
|||||||||
|
F4 |
不銹鋼材質外襯PTFE |
|||||||||
|
N |
耐磨型 |
|||||||||
|
ZPWK |
Z |
P |
B |
K2JI |
W |
2 |
0 |
K |
F |
典型型號選型 |
