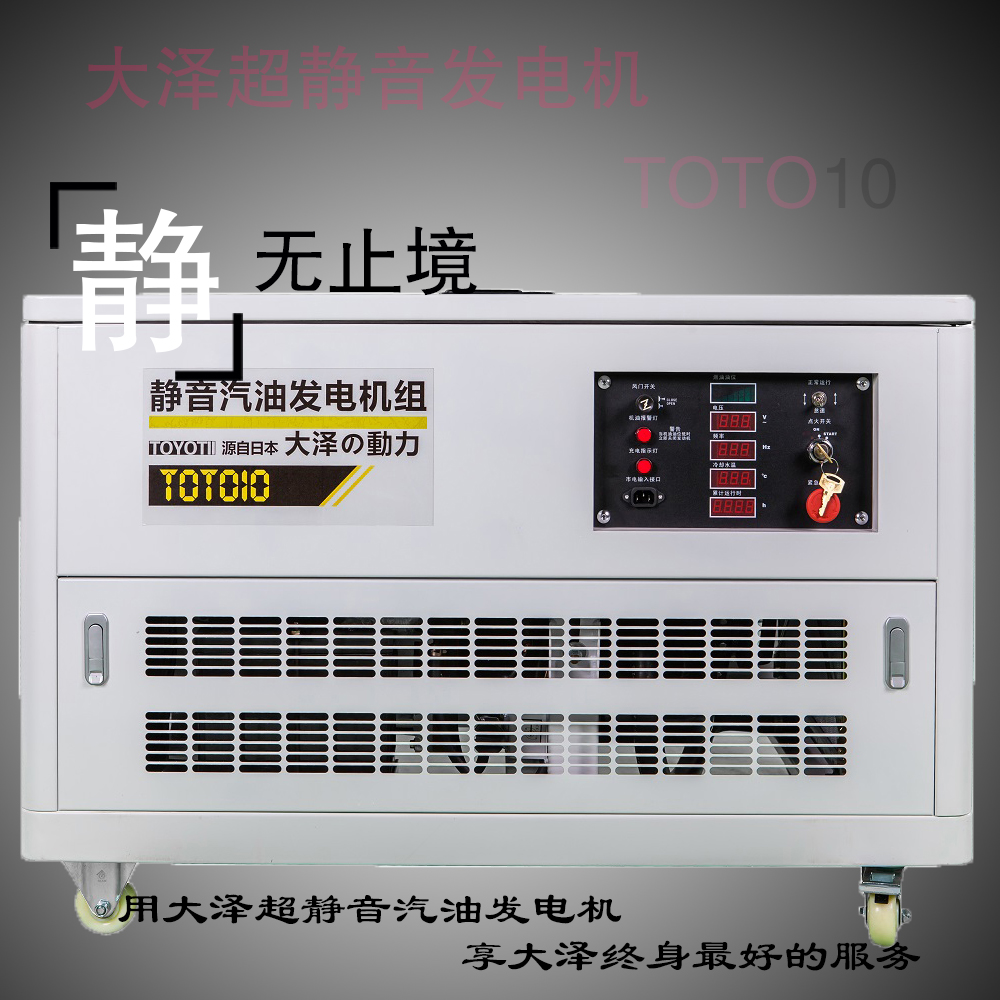

12kw靜音汽油發電機供電句應急專用特別聲明:大澤原裝 廠家直銷 原價出售 正常情況下所有產品均有現貨,款到即可當天發貨! 所有的大澤發電機都是直接從廠家出口,大澤發電機的銷售范圍是全中國,我們是一家做廠家直銷的公司,所有產品都直接是廠家出廠價,這可給客戶 大的利潤空間。大澤發電機引進日本生產技術,具有體積小、重量輕、油耗少、性能穩定、款式新穎等顯著特點!而且上海大澤公司把“大澤動力 讓世界充滿光明”作為宗旨,在產品銷售過程中,每一位員工都盡力為客戶匹配到 適合他們的產品,盡可能的讓客戶花 低的價錢,買到 好的產品。這是大澤人的銷售準則!
12kw靜音汽油發電機供電句應急專用機組采用一體式結構,底座選用高強度鋼材,旋轉部位加防護罩;機組帶12V或24V鉛酸高能蓄電池及充電機,可連續多次起動;機組附有工業型消聲器、機座減振器、膨脹減振喉及簡單安裝材料;采用干式筒型空氣濾清器及殼式機油、汽油濾清器,可方便更換。 隨著資源的緊缺,各種油價攀升,因此選擇一款省油實惠的發電機很有必要,大澤動力專利研發的油門自動調節控制系統,自動調節燃油及空氣的混合比例,使得燃油更充分,效率更高,排量更低,節能環保,然您在后期使用過程中比同等功率的發電機使用成本低近一倍。整機質保一年,終身維護
12kw靜音汽油發電機供電句應急專用售后優勢:我們是廠商直銷,所有配件,我們都是原裝大澤的只要是我們牌子的發電機,你都有權利成本價購買一切配件,告別市場高價配件,銷售客服24小時為您服務,只要技術或者操作上的疑問都可以電話咨詢我們,我們都將同一時間回答您
型號:TOTO12 |
||||
【客服中心】 溫馨提示:如果您不清楚,如何正確的選擇適合您的產品,歡迎您來電咨詢! 【公司名稱】:上海歐鮑實業有限公司 【品牌名稱】:大澤動力 【銷售經理】:何夢德 【業務手機】:13761054031 【直線座機】:021-51987464 【微信、QQ】:212954296 【服務宗旨】:大澤動力,讓世界充滿光明 推薦理由:廠家直銷 質保一年 終身維護 全國聯保 性能穩定 企業愿景:大踏步,大發展,人有多大勁,地有多大產。大澤何夢德感悟企業要發展,人才是關鍵,更多的讓每個人為企業著想、為企業付出,企業才能更好、更快、更穩發展! |
||||
發電機參數 |
消音裝置: |
工業消音裝置 |
||
額定功率: |
12KW |
發動機型號 |
TO-465F1 |
|
蕞大功率: |
13.5KW |
耗油量: |
320g/kw.h |
|
額定頻率: |
50HZ |
油箱容積: |
28L |
|
額定電壓: |
220/380V |
潤滑油容量: |
3.3 |
|
功率因素: |
1.0 |
發動機排量: |
1.5L |
|
相 數: |
單三相 |
氣缸數量: |
直列 四缸 |
|
發電機類型: |
無刷電機 |
動力超載保護: |
有 |
|
發動機參數 |
整機參數 |
|||
絕緣等級: |
F |
工作時間: |
8-12H |
|
啟動方式: |
電啟動 |
噪音(db)7M |
60-70 |
|
燃油型號: |
90號以上汽油 |
燃油表: |
有 |
|
調速方式: |
電子調速 |
整機超載保護: |
有 |
|
發動機品牌: |
大澤動力 |
自動過載保護: |
有 |
|
冷卻方式: |
水冷 |
電壓表: |
有 |
|
額定轉速: |
3600r/min |
輸出指示燈: |
有 |
|
缸體結構: |
四缸水冷發動機 |
機器重量: |
245/280kg |
|
機油型號: |
SF級別機油 |
外形尺寸: |
1130*715*650mm |
|
選配:ATS全自動裝置、當市電斷電后3-5秒自啟動,當市電來了機器自停。 |
||||
發電機組標準配置如下 |
||||
電壓、電流、頻率、機器運行指示、冷卻水箱和風扇、安全保護: |
||||
啟動蓄電池及蓄電池啟動連接電纜; |
||||
日本工業標準消音裝置,比其他品牌降低20% |
||||
自選配件(費用另計) |
||||
ATS自動切換裝置:當市電斷電后3秒內自啟動,當市電來了機器自停。 |
||||
ATS自動切換裝置 |
遠程遙控啟動 |
|||
發電機云控系統 |
變頻啟動裝置 |
|||
自適應高原專用化油器 |
超靜音發動機Y版本 |
|||
執行標準: 國際標準認證ISO9001:2000 行業執行標準GB/T2820.1997 |
