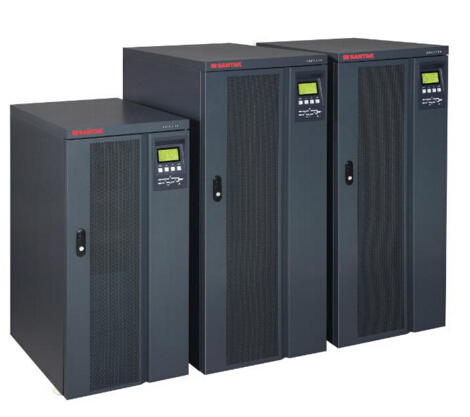

山特3C3系列(3C310K-3C3200KS)
山特UPS專為數據處理中心、大型計算機、制造業、通訊業等重要系統設計的大型UPS。采用IGBT功率模塊、兩次變換真在線技術，雙內NCPU設計，保證為負載提供穩壓穩頻的完美正弦波輸出。通過專用計算機監控軟件、Modem、SNMP適配器等更可實現UPS遠程臨控,并提供高層次的可靠性。
●兩次變換真在線式工頻設計,要配合靜態旁路開頭,具備完善的過載和故障保護功能.具有隔離變壓器,100KVA以上UPS可12脈沖整流,有效抑制了UPS對電網源造成的諧波污染,提高了UPS的輸入功率因數。
●逆變器采用IGBT技術的高效率的設計，可靠性高。
●具有很寬的電壓輸入范圍，減少電池運行機會，延長電池壽命。
●UPS提供RS232接口及功能強大的監控軟件，支持TCP／IP、SNMP等網絡協議，具有先進的遠程網絡監控功能，采用發送電子郵件或傳呼、短信等方式提供實時報警信息等。提供操作簡便，一目了然的大屏幕觸摸LCD顯示控制面板。(其中10KVA、15KVA UPS為雙行LCD顯示)。
●內置雙CPU微處理器，采用直接數字信號控制(DDC)及數字信號處理(DSP)等先進技術，全功能智能數字化控制，包括：操作運行、自動關機、實時參數測量顯示等。
●配合獨立的電池檢測包，通過UPS DB9接口，可檢測多達四組的單只電池運行參數，實現真正意義上的電池智能化管理。
●高可靠性、低維護量。內置手動維修旁路開關。其MTBF(平均無故障工作時間)高達20萬小時，(平均復時間)僅為l5分鐘。
●美國山特UPS采用先進可靠的控制技術，可提供性能可靠的熱備份系統和多達八臺的直接并機系統(并機時每臺UPS需增加一塊并機板，UPS之間連接并機控制線)。提供多種規格，不同后備時間的配套電池柜。
●山特三三UPS技術參數
|
型號 |
3C310 |
3C320 |
3C330 |
3C340 |
3C360 |
3C380 |
|
容量(KVA) |
10 |
20 |
30 |
40 |
60 |
80 |
|
輸入 |
||||||
|
標稱電壓(VAC) |
380V±25％(三相四線) |
|||||
|
頻率(HZ) |
50Hz±10％ |
|||||
|
逆變輸出 |
||||||
|
相數 |
3Pha3C+N |
|||||
|
標稱電壓 |
380V； |
|||||
|
峰值因數 |
3：1 |
|||||
|
波形 |
正弦波 |
|||||
|
電壓穩定度 |
±1％ |
|||||
|
電壓動態響應 |
±5％ |
|||||
|
頻率 |
50HZ |
|||||
|
頻率穩定度 |
(不同步)50Hz±0.5％ |
|||||
|
過載能力 |
125％，10分鐘min |
|||||
|
效率 |
92％ |
|||||
|
電池 |
||||||
|
電池類型 |
閥控鉛酸密封電池 |
|||||
|
電壓 |
384V |
|||||
|
浮充電壓 |
432V |
|||||
|
最大放電電流(A) |
25 |
51 |
76 |
101 |
152 |
203 |
|
旁路狀態 |
||||||
|
結構 |
靜態開關+手動維修旁路 |
|||||
|
輸入相數 |
3 Pha3C |
|||||
|
輸入電壓范圍 |
±25％ |
|||||
|
轉換時間 |
0(先合后斷) |
|||||
|
系統 |
||||||
|
通訊接口 |
RS232 |
|||||
|
環境溫度 |
0℃ —— 40℃ |
|||||
|
相對濕度 |
95％不結露 |
|||||
|
海拔高度 |
1000m輸出標稱功率(每升高100m降低l%)，最高至4000m |
|||||
|
1米處噪音 |
<50dB |
|||||
|
尺寸(WXDXH) |
10-20KVA |
30-40KVA |
60KVA |
80KVA |
||
|
重量[KG] |
200 |
400 |
460 |
550 |
620 |
700 |
|
型號 |
3C3100 |
3C3120 |
3C3160 |
3C3200 |
3C3300 |
3C3400 |
||||
|
容量(KVA) |
100 |
120 |
160 |
200 |
300 |
400 |
||||
|
輸入 |
||||||||||
|
標稱電壓(VAC) |
380V±25％(三相四線) |
|||||||||
|
頻率(HZ) |
50Hz±10％ |
|||||||||
|
逆變輸出 |
||||||||||
|
相數 |
3Pha3C+N |
|||||||||
|
標稱電壓 |
380V； |
|||||||||
|
峰值因數 |
3：1 |
|||||||||
|
波形 |
正弦波 |
|||||||||
|
電壓穩定度 |
±1％ |
|||||||||
|
電壓動態響應 |
±5％ |
|||||||||
|
頻率 |
50HZ |
|||||||||
|
頻率穩定度 |
(不同步)50Hz±0.5％ |
|||||||||
|
過載能力 |
125％，10分鐘min |
|||||||||
|
效率 |
92％ |
|||||||||
|
電池 |
||||||||||
|
電池類型 |
閥控鉛酸密封電池 |
|||||||||
|
電壓 |
384V |
|||||||||
|
浮充電壓 |
432V |
|||||||||
|
最大放電電流(A) |
253 |
304 |
415 |
515 |
780 |
1030 |
||||
|
旁路狀態 |
||||||||||
|
結構 |
靜態開關+手動維修旁路 |
|||||||||
|
輸入相數 |
3 Pha3C |
|||||||||
|
輸入電壓范圍 |
±25％ |
|||||||||
|
轉換時間 |
0(先合后斷) |
|||||||||
|
系統 |
||||||||||
|
通訊接口 |
RS232 |
|||||||||
|
環境溫度 |
0℃—— 40℃ |
|||||||||
|
相對濕度 |
95％不結露 |
|||||||||
|
海拔高度 |
1000m輸出標稱功率(每升高100m降低l%)，最高至4000m |
|||||||||
|
1米處噪音 |
<50dB |
|||||||||
|
尺寸(WXDXH) |
100-120KVA |
160-200KVA |
300-400KV |
|||||||
|
重量[KG] |
860 |
900 |
950 |
2100 |
2700 |
3200 |
||||
