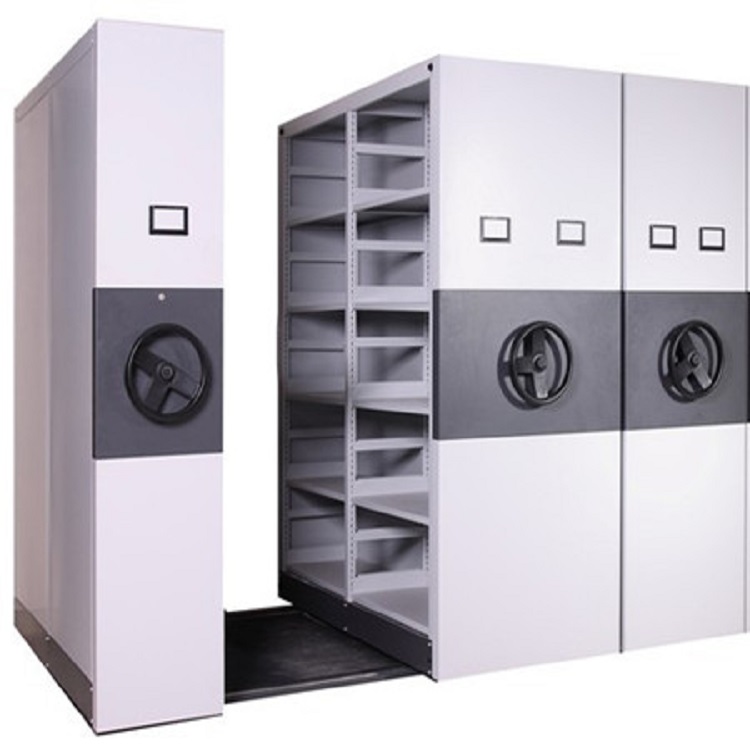

廠家熱銷圖書密集柜 全國供應 河北樂眾金屬制品有限公司專業為企事業單位提供廠家熱銷圖書密集柜 全國供應 我們是廠家熱銷圖書密集柜 全國供應 歡迎來電咨詢！聯系人:趙
經理。電話:15732879606 15732879600。0318-5938081
圖書密集柜控制系統主要由觸摸顯示屏、通信控制主板、若干安裝于各個柜 體的控制板及各種傳感器和執行機構等組成,它主要具有運動控制、安全防護和提供 友好的圖形化
控制界面等功能. 傳感器和執行機構是控制系統的重要組成部分.系統中選用了光電傳感器、霍爾 傳感器、壓條傳感器,它們的作用是密集柜運動位置檢測或者通道安全檢測,其輸
出 信號為開關量信號；系統中選用了功率繼電器、單相異步電動機和減速器作為執行機 構,為密集柜提供動力. 控制板以 P89C669 微控制器為核心, 由傳感器的信號采集與處理
電路、 按鍵電路、 RS-485 通信電路、手動控制、急停控制電路以及電機控制電路等組成,它的主要功 能是通過 RS-485 總線將傳感器的信號和按鍵請求信號等信息傳送給主板,
并接收主 板指令控制本列柜子的運動或停止. 通信控制主板以 P89C669 微控制器為核心,主要由串口擴展電路、RS-485 電路、各種操作模式控制電路等組成.主板主要用于通訊控
制,協調整個密集柜的運動.主 板和控制板之間通過 RS-485 總線進行通訊,構成了一個集散控制系統. 觸摸屏提供了友好的人機界面,主板與觸摸顯示屏通過 RS-232 總線連接,采
用 自定義的無協議通信格式進行數據通信,觸摸屏發出的控制指令和數據傳送至主板, 主板實時接收這些指令和數據并將柜子的有關信息反饋給觸摸顯示屏. 在安全防護方面采取
了多重紅外光電保護和壓條保護等防夾人措施,而且智能密集柜系統還 具有故障自檢功能,確保了使用者的安全.
