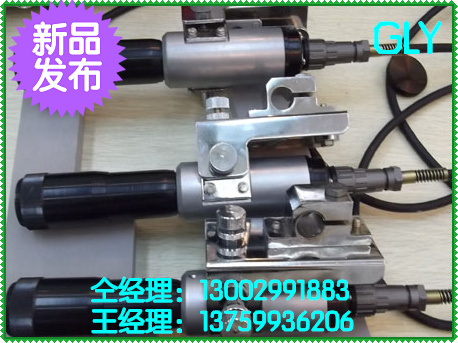

山西礦用指向儀采用半導體激光器作為光源，便攜式結構，具有功耗低、光束質量好、體積小、重量輕、安裝使用簡便、性能穩定可靠等特點。本產品獨特的一體化設計，大大方便了安裝、調整。產品配備本質安全型直流電源，適用于無交流電源場所或頻繁移動場所，可連續工作大于100h。
型號：YHJ800/YHJ1000/YHJ1200/YHJ1500型
結構
山西礦用指向儀探頭主要由激光管、光學鏡頭、水平及垂直微調機構、安裝桿附件組成，直流電源由本質安全型鎳氫電池組組成。
工作原理
山西礦用指向儀由直流電源驅動低功耗半導體激光器發出激光束，通用光學系統會聚，使其成為準直性良好的激光束，通過調節水平和垂直微調，起到準直指向的作用。
主要用途及適用范圍
山西礦用指向儀廣泛用于礦山巷道掘進時的指向定位；掘進機推進方向的制導控制；煤礦綜采工作面的定位以及公路、鐵路、隧道、涵洞、橋梁、高層建筑、管道安裝的定位、準直，特別適于爆炸性氣體環境的煤礦井下使用。
技術參數
序號名稱單位技術指標
1激光有效射程M800米 100160米 1200米 1500米
2激光器出瞳功率mW10
3光型直徑Mm70（800m處）
4光型漂移量Mm10
5激光束水平調節范圍度2.5
6激光束垂直調節范圍度2.5
7工作方式連續
供電電源
分為兩種供電方式：1.直流供電2、交流供電
外觀結構及材質
外形尺寸：（46×230×110）mm
質量：1.63Kg
售后服務：對本公司售出的產品一律保證一年保修，三年維修的原則，在保修期內出現的任何質量問題將給予認真負責的處理。歡迎用戶提供寶貴的改進意見。
聯系人：仝經理、王經理
手機：13002991883、13759936206電話：029-88726772；88726773 傳真：029-68581706
