原裝進口西門子DP通訊電纜銷售公司
西門子電纜,西門子DP電纜,西門子PROFIBUS通訊電纜
6XV1830-0EH10 SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽,
為快速安裝而特殊設計,最大
長度: 1000m, 最小訂購數量: 20m,
按米銷售
6XV1830-0EN20 SIMATIC NET,
PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計, 20 m
6XV1830-0EN50 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽,
為快速安裝而特殊設計, 50 m
6XV1830-0ET10 SIMATIC
NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計, 100m
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜,
最大加速度:4 m/s2, 至少 3 百萬
次 彎曲次數,彎曲半徑： 約
120mm,雙芯屏蔽線,按米銷售,最大長度: 1000m, 最小訂購量: 20 m

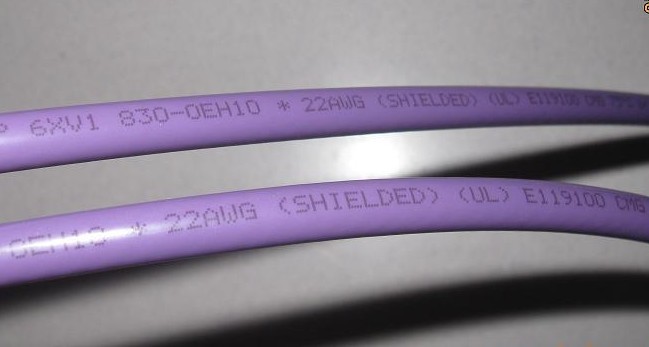

西門子總線電纜: 6XV1 830-0EH10
產品系列：西門子電纜系統 系列，現貨
產地：德國，
產品質保：一年，發貨方式：可自提/配送 誠信經營，品牌代理，品質保證
技術指標
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。
3、符合VDE 0472標準；B類試驗（IEC332.1）。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：單線傳輸最大規格：1000m，加中繼器可延長至10000m
profibus協議結構
（1）
profibus-dp：定義了第一、二層和用戶接口。第三到七層未加描述。用戶接口規定了用戶及系統以及不同設備可調用的應用功能，并具體說明了各種不同profibus-dp設備的設備行為。
（2）
profibus-fms：定義了第一、二、七層，應用層包括現場總線信息規范（fieldbus message
specification-fms）和低層接口（lower layer
interface—lli）。fms包括了應用協議并向用戶提供了可廣泛選用的強有力的通訊服務。lli協調不同的通訊關系并提供不依靠設備的第二層訪問接口。
（3）
profibus-pa：pa的數據傳輸采用擴展的profibus-dp協議。另外，pa還描述了現場設備行為的pa行規。根據iec1158-2標準，pa的傳輸技術可確保其本征安全性，而且可通過總線給現場設備供電。使用連接器可在dp上擴展pa網絡。
2.2.2
profibus傳輸技術
profibus提供了三種數據傳輸類型：
·
用于dp和fms的rs485傳輸。
·
用于pa的iec1158-2傳輸。
·
光纖
2.2.2.1用于dp/fms的rs485傳輸技術
由于dp與fms系統使用了同樣的傳輸技術和同一的總線訪問協議，因而，這兩套系統可在同一根電纜上同時操縱。
rs-485傳輸是profibus最常用的一種傳輸技術。這種技術通常稱之為h2。采用的電纜是屏蔽雙絞銅線。
rs-485傳輸技術基本特征：
·
網絡拓撲：線性總線，兩端有有源的總線終端電阻。
·
傳輸速率：9.6k bit/s～12m bit/s
·
介質：屏蔽雙絞電纜，也可取消屏蔽，取決于環境條件（emc）。
·
站點數：每分段32個站（不帶中繼），可多到127個站（帶中繼）。
·
插頭連接：最好使用9針d型插頭。
2.2.2.2
rs-485傳輸設備安裝要點
（1）
全部設備均與總線連接。
（2）
每個分段上最多可接32個站（主站或從站）。
（3）
每段的頭和尾各有一個總線終端電阻，確保操縱運行不發生誤差。兩個總線終端電阻必須永遠有電源。見圖2-2所示。
（4）
當分段站超過32個時，必須使用中繼器用以連接各總線段。串聯的中繼器一般不超過3個。3個主站、7個從站構成的profibus系統
（7）
在總線系統初建時，主站介質存取控制mac的任務是制定總線上的站點分配并建立邏輯環。在總線運行期間，斷電或損壞的主站必須從環中排除，新上電的主站必須加進邏輯環。
（8）
第二層的另一重要工作任務是保證數據的可靠性。profibus第二層的數據結構格式可保證數據的高度完整性。
（9）
profibus第二層按照非連接的模式操縱，除提供點對點邏輯數據傳輸外，還提供多點通訊，其中包括廣播及有選擇廣播功能。
2.3
profibus-dp
profibus-dp用于現場層的高速數據傳送。主站周期地讀取從站的輸進信息并周期地向從站發送輸出信息。總線循環時間必須要比主站（plc）程序循環時間短。除周期性用戶數據傳輸外，profibus-dp還提供智能化現場設備所需的非周期性通訊以進行組態、診斷和報警處理。
2.3.1
profibus-dp的基本功能
（1）
傳輸技術：rs-485雙絞線、雙線電纜或光纜。波特率從9.6kbit/s到12mbit/s。
（2）
總線存取：各主站間令牌傳遞，主站與從站間為主—從傳送。支持單主或多主系統。總線上最多站點（主—從設備）數為126。
（3）
通訊：點對點（用戶數據傳送）或廣播（控制指令）。循環主—從用戶數據傳送和非循環主—主數據傳送。
（4）
運行模式：運行、清除、停止。
（5）
同步：控制指令答應輸進和輸出同步。同步模式：輸出同步；鎖定模式：輸進同步。
（6）
功能：dp主站和dp從站間的循環用戶數據傳送。各dp從站的動態激活和可激活。dp從站組態的檢查。強大的診斷功能，三級診斷信息。輸進或輸出的同步。通過總線給dp從站賦予地址。通過總線對dp主站（dpm1）進行配置。每dp從站的輸進和輸出數據最大為246字節。
（7）
可靠性和保護機制：所有信息的傳輸按海明間隔hd=4進行。dp從站帶看門狗定時器（watchdog
timer）。對dp從站的輸進/輸出進行存取保護。dp主站上帶可變定時器的用戶數據傳送監視。
（8）
設備類型：第二類dp主站（dpm2）是可進行編程、組態、診斷的設備。第一類dp主站（dpm1）是中心可編程序控制器，如plc、pc等。dp從站是帶二進制值或模擬量輸進輸出的驅動器、閥門等。
2.3.1.1
profibus-dp基本特征
（1）
速率：在一個有著32個站點的分布系統中，profibus-dp對所有站點傳送512 bit/s輸進和512 bit/s輸出，在12m
bit/s時只需1毫秒。
（2）
診斷功能：經過擴展的profibus-dp診斷能能對故障進行快速定位。診斷信息在總線上傳輸并由主站采集。診斷信息分三級：
·
本站診斷操縱：本站設備的一般操縱狀態，如溫度過高、壓力過低。
·
模塊診斷操縱：一個站點的某具體i/o模塊故障。
·
通道診斷操縱：一個單獨輸進/輸出位的故障。
2.3.1.2
profibus-dp系統配置和設備類型
profibus-dp答應構成單主站或多主站系統。在同一總線上最多可連接126個站點。系統配置的描述包括：站數、站地址、輸進/輸出地址、輸進/輸出數據格式、診斷信息格式及所使用的總線參數。每個profibus-dp系統可包括以下三種不同類型設備：
（1）
一級dp主站（dpm1）：一級dp主站是中心控制器，它在預定的信息周期內與分散的站（如dp從站）交換信息。典型的dpm1如plc或pc。
（2）
二級dp主站（dpm2）：二級dp主站是編程器、組態設備或操縱面板，在dp系統組態操縱時使用，完成系統操縱和監視目的。
（3）
dp從站：dp從站是進行輸進和輸出信息采集和發送的外圍設備（i/o設備、驅動器、hmi、閥門等）。
（4）
單主站系統：在總線系統的運行階段，只有一個活動主站。
