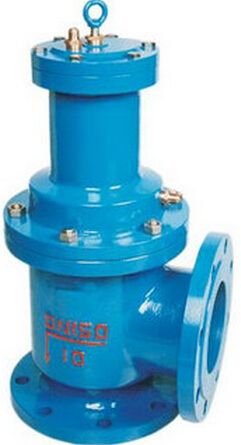

一、氣動角式快開排泥閥用途
安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、氣動角式快開排泥閥工作原理及性能
本產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密列性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
三、氣動角式快開排泥閥主要技術參數
1、公稱壓力：1.0MPa
2、液壓缸工作介質：清水、氣
3、液壓缸工作壓力：O.15-1.0MPa
4、介質溫度：O-80℃
四、氣動角式快開排泥閥主要外型尺寸(法蘭連接尺寸GB4216—84標準)
|
公稱通徑DN
(mm) |
尺 寸
|
接管螺紋G
|
閥桿材料
|
||
|
H
|
L1
|
L2
|
|||
|
80
|
480
|
135
|
125
|
1/2″
|
不銹鋼
|
|
100
|
500
|
145
|
125
|
1/2″
|
不銹鋼
|
|
150
|
620
|
175
|
145
|
1/2″
|
不銹鋼
|
|
200
|
735
|
225
|
185
|
1/2″
|
不銹鋼
|
|
250
|
805
|
260
|
205
|
1/2″
|
不銹鋼
|
|
300
|
940
|
280
|
245
|
3/4″
|
不銹鋼
|
|
350
|
1100
|
305
|
270
|
3/4″
|
不銹鋼
|
|
400
|
1200
|
340
|
310
|
1″
|
不銹鋼
|
