銷售電話029-86696115 18691955516 由于鑄鐵的含碳量高，組織不均勻，塑性低，所以屬于可焊性不良的材料。在焊接過程中易產(chǎn)生白口，裂紋和氣孔等缺陷，因此鑄鐵焊補(bǔ)對(duì)焊工技術(shù)熟練程度要求也較高，鑄鐵焊補(bǔ)大抵可分預(yù)熱焊和冷態(tài)焊兩種。
為了保證焊接效果，建議采用下列焊接措施，供不同材質(zhì)鑄件和缺陷焊補(bǔ)時(shí)參考和選用。
EZC型灰口鑄鐵焊條
EZC 型鋼芯強(qiáng)石墨化型藥皮鑄鐵焊條，可交、直流兩用。鋼芯鑄鐵焊條藥皮中加入適量石墨化元素，焊縫在緩慢冷卻時(shí)可變成灰口鑄鐵，冷卻速度快，就會(huì)產(chǎn)生白口而不易加工。冷卻速度對(duì)切削加工性和焊縫組織影響很大，因此，操作工藝與一般冷焊焊條不同，該焊條要求連續(xù)施焊，焊后保溫，以使焊縫緩冷。
灰口鑄鐵焊縫的組織、性能、顏色，基本與母材相近，但由于塑性差，不能松馳焊接應(yīng)力，抗熱應(yīng)力裂紋性能較差。小型薄壁件剛度較小部位的缺陷，可以不預(yù)熱焊，而一般則應(yīng)預(yù)熱至400℃ 左右再焊，焊后緩冷，這樣可以防止裂紋和白口。

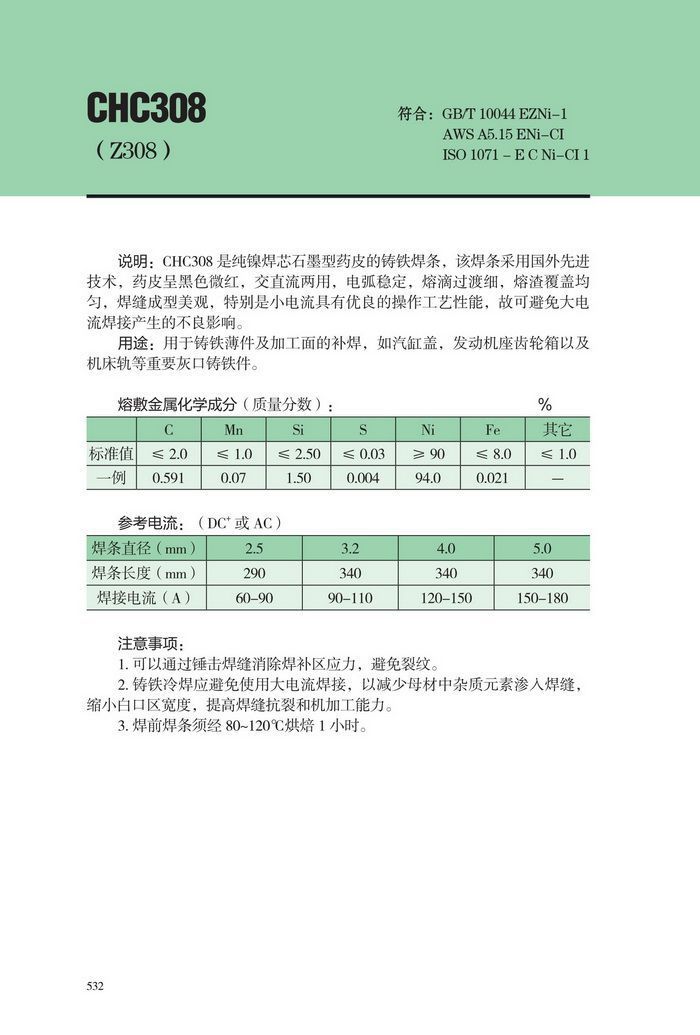

EZNi型純鎳鑄鐵焊條
EZNi型是純鎳芯強(qiáng)石墨化型藥皮鑄鐵焊條，交直流兩用，可進(jìn)行全位置焊接。施焊時(shí)，焊件可不預(yù)熱，是鑄鐵冷焊焊條中抗裂性、切削加工性、操作工藝及力學(xué)性能等綜合性能較好的一種焊條，廣泛使用于鑄鐵薄件及加工面的補(bǔ)焊。
EZNiFe型鎳鐵鑄鐵焊條
EZNiFe型是鎳鐵芯強(qiáng)石墨化型藥皮的鑄鐵焊條，交直流兩用，可進(jìn)行全位置焊接。施焊時(shí)，焊件可不預(yù)熱，具有強(qiáng)度高、塑性好、抗裂性優(yōu)良，并與母材熔合好等特點(diǎn)。可用于重要灰口鑄鐵及球墨鑄鐵的補(bǔ)焊。
EZNiCu型鎳銅鑄鐵焊條
EZNiCu型是鎳銅合金焊芯強(qiáng)石墨藥皮的鑄鐵焊條，交直流兩用，可進(jìn)行全位置焊接。工藝性能和切削加工性能接近EZNi及EZNiFe型焊條，但由于收縮率較大，焊縫金屬抗拉強(qiáng)度較低，不宜用于剛度大的鑄件補(bǔ)焊。可在常溫或低溫預(yù)熱至300℃左右焊接。用于強(qiáng)度要求不高，塑性要求好的灰口鑄件的補(bǔ)焊。
