灑水車罐體結構說明：
◆1、罐體采用Q235碳鋼板制作，按照不同容積分為4mm板材、5mm板材、6mm板材。
◆2、罐體內部采用防浪板結構，為1.3 - 1.6 米一道，可有效阻止罐體內部水的晃動性，加強車輛使用穩定和罐體使用壽命。
灑水車專用配置說明
★ 配備全國評比質量第一大功率專用灑水泵、取力器、球閥、濾網、輸水管道、灑水裝置等部件組成。水泵、取力器、球閥、濾網均為國家標準產品，具有性能優良，工作可靠、效率高、流量大、維修方便等特點。
★ 罐體為橢圓形或方形，采用武鋼優質碳鋼板制成，可選裝藥盤,藥泵、高壓噴藥設備、非車帶泵動力等。罐內防腐防銹、多方位進出水接頭、氣動閥、警燈等先進設施，以滿足不同用戶需求。

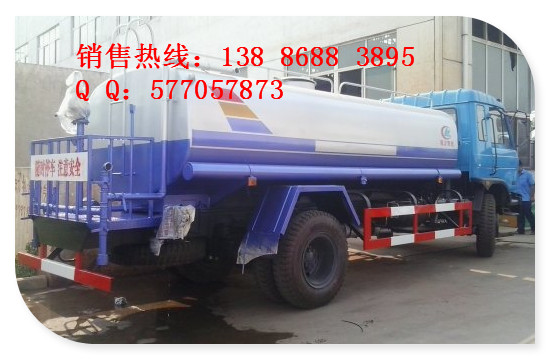

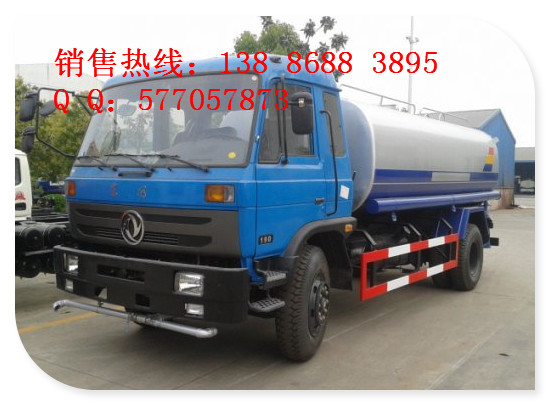

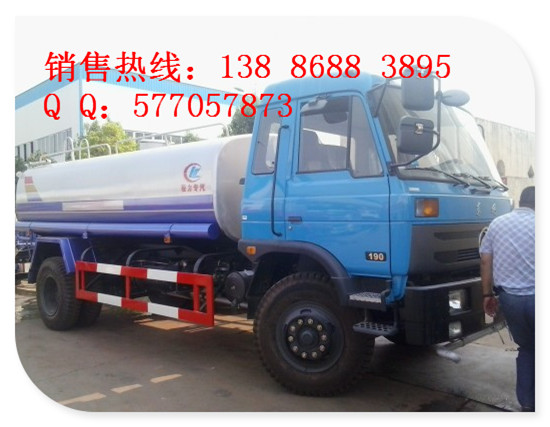

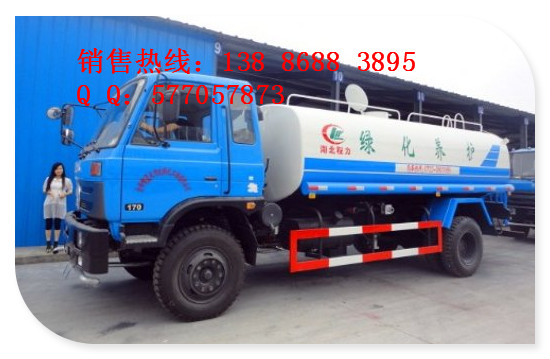

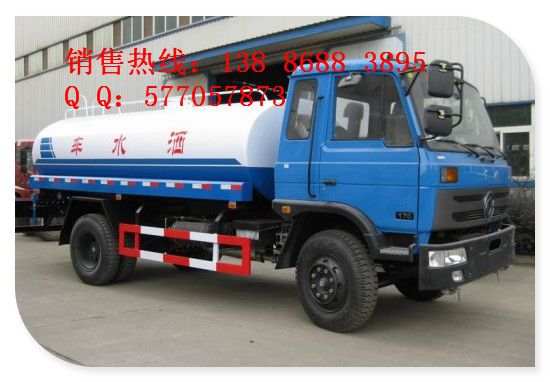

東風153型國四灑水車 產品主要技術資料 |
|||
產品名稱： |
東風153型國四灑水車 |
外型尺寸(mm)： |
8150,8450,9000×2490×2950(mm) |
罐體實際容積： |
12（m³） |
批次： |
257 |
底盤型號： |
EQ1160GKJ1 |
貨廂尺寸(mm)： |
××(mm) |
總 質 量 ：(kg) |
15990(kg) |
接近/離去角(° ) |
28/17(°) |
額定質量：(kg) |
9500(kg) |
前懸/后懸(mm)： |
1250/2400,1250/2500,1250/2800(mm) |
整備質量：(kg) |
6295(kg) |
最高車速(km/h)： |
88(km/h) |
軸荷： |
5995/9995 |
||
底盤參數 |
|||
底盤型號： |
EQ1160GKJ1 |
軸 數： |
2 |
軸 距(mm)： |
4500,4700,4950,4800,5100,3950(mm) |
前 輪 距(mm)： |
1940,1900(mm) |
前排乘客： |
3 |
后 輪 距(mm)： |
1860,1800(mm) |
輪 胎 數： |
6 |
彈簧片數： |
9/10+8 |
輪胎規格： |
10.00-20 16PR,10.00R20,9.00-20 |
||
其它： |
1、外長-軸距-前懸/后懸-接近角/離去角對應關系:7650-4500-1250/1900-32/26,8200-4700-1250/2250-32/24,8900-4950-1250/2700-32/22,8750-4800-1250/2700-32/22,9000-5100-1250/2650-32/22,7370-3950-1250/2170-32/24, 7650-4500-1450/1700-28/28,8200-4700-1450/2050-28/24,8900-4950-1450/2500-28/20,8750-4800-1450/2500-28/20,9000-5100-1450/2450-28/20,7370-3950-1450/1970-28/25。2、前后輪距一一對應。3、選裝駕駛室前臉側門,前部燈具及保險杠,消聲器可前置。4、可選裝限速裝置,限速80km/h。5、YC6J180-42型發動機最大凈功率128kW,ISDe180 40型發動機最大凈功率130.2kW。ISB190 40最大凈功率為134,ISB170 40最大凈功率為119,YC4E160-42最大凈功率為113。6、選裝ABS生產廠家為東風電子科技股份有限公司制動系統公司;型號:3631010-C2000。 |
||
發動機參數 |
|||||
發動機型號 |
發動機生產企業 |
排量（ml） |
功率（kw） |
||
YC6J180-42
|
廣西玉柴機器股份有限公司
|
6500
|
132
|
||
排放標準： |
國四 |
燃料種類： |
柴油 |
||
其它資料 |
專用功能說明： |
運輸介質:水,密度:1000千克/立方米,罐體有效容積9.97立方米.當軸距為4500mm時整車長為8150mm,罐體外形尺寸(長度×長軸×短軸)(mm)::4900×2200×1350,后懸為2400mm.當軸距為4700mm時整車長為8450mm,罐體外形尺寸(長度×長軸×短軸)(mm):5300×2100×1300,后懸為2500mm.當軸距為4950mm時整車長為9000mm,罐體外形尺寸(長度×長軸×短軸)(mm)::5700×2150×1200,后懸為2800mm.側防后防采用Q235材質焊接在大梁上.后防護斷面尺寸(mm):50×200.后防離地高為460mm.隨底盤選裝駕駛室。 |
罐體制作
采用自動流水線罐體生產工藝分為:下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。罐體容積為"4立方、5立方、6立方、8立方、10立方、13立方、15立方"等。
管道系統
由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖后灑、側噴;高位側花灑;后工作平臺，帶綠化灑水高炮)組成。
操作系統
主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍:自吸高度:≥7m，灑水寬度:≥14m，最大射程:≥28m;可調節成柱狀，射程≥28m;也可調節成霧狀，射程≥5m。
灑水泵
配備灑水車、綠化噴灑車大功率專用灑水泵(威龍泵)，帶消防接頭，帶自流閥，帶自吸功能。
可選裝配置:可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。
灑水車性能簡介：
★ 垂直吸程＜6米，灑水寬度≧14米，射程≧28-30米，揚程45米，引水時間<5min，流量40m3/h。前沖(噴)、后灑、帶側噴(花灑)、帶后工作平臺、平臺上安裝綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、中雨、毛毛雨、霧狀、可連續調節，360°旋轉)，配消防接口，自流閥，濾網，帶自吸自排功能。
